申请日2017.12.06
公开(公告)日2018.11.09
IPC分类号E03B1/04; E03C1/12
摘要
本实用新型揭示了一种家庭污水再利用装置，包括与生活污水排水口相接的集水箱和位于抽水马桶顶部的储水箱，所述储水箱内部设置有抽水泵，所述储水箱通过水管与所述集水箱相连，所述水管上设有控制水量的连接阀门。本实用新型提供的家庭污水再利用装置，与家庭中厨房、卫生间等多个生活用水排水口相接，可以实现家庭用水的自动收集;收集后的生活用水经抽水泵抽入位于马桶上方的储水箱，便于抽水马桶的冲洗，自动化地实现了生活污水的再利用;此外，大容量的储水箱内胆涂覆有经过特殊处理的涂层，具有良好的疏水性和疏油性，箱体本身具有自清洁功能;另外，设置在箱体顶壁的紫外线灯，可以定期对水体进行消毒，卫生又环保。
权利要求书

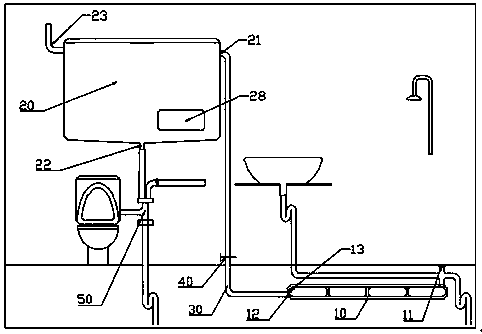

1.一种家庭污水再利用装置，其特征在于：包括与生活污水排水口相接、并位于其下方的集水箱(10)和位于抽水马桶顶部的储水箱(20)，所述储水箱(20)内部设置有抽水泵(24)，所述储水箱(20)通过水管(30)与所述集水箱(10)相连，所述水管(30)上设有控制水量的连接阀门(40);所述集水箱(10)的顶部设有若干污水入口(11)、底部设有一个污水出口(12)，所述污水入口(11)与若干生活污水排水口密封连接，所述污水出口(12)上方固定设置有水流传感器(13)。
2.根据权利要求1所述的家庭污水再利用装置，其特征在于：所述储水箱(20)一端的顶部设有进水孔(21)、另一端的顶部设有排气孔(23)，所述抽水泵(24)固定设置在所述进水孔(21)位置处。
3.根据权利要求2所述的家庭污水再利用装置，其特征在于：所述水管(30)一端与所述集水箱(10)的污水出口(12)密封连接、另一端与所述储水箱(20)的进水孔(21)密封连接。
4.根据权利要求3所述的家庭污水再利用装置，其特征在于：所述储水箱(20)底部设置有出水孔(22)，所述出水孔(22)通过三通阀门(50)与抽水马桶、自来水管连接。
5.根据权利要求4所述的家庭污水再利用装置，其特征在于：所述储水箱(20)内部还设置有水位传感器(25)和空气质量传感器(26)。
6.根据权利要求5所述的家庭污水 再利用装置，其特征在于：所述储水箱(20)内部顶壁上设置有紫外线灯(27)。
7.根据权利要求6所述的家庭污水再利用装置，其特征在于：所述储水箱(20)外壁上设置有显示控制面板(28)。
8.根据权利要求1所述的家庭污水再利用装置，其特征在于：所述集水箱(10)上设有第一涂层，所述储水箱(20)上设有第二涂层，所述第一涂层为聚四氟乙烯涂层，所述第二涂层为经过激光雕印、CVD蚀刻处理的聚四氟乙烯涂层。
9.根据权利要求1所述的家庭污水再利用装置，其特征在于：所述抽水泵(24)为抽水、抽气两用微型泵。
说明书
一种家庭污水再利用装置
技术领域
本实用新型涉及一种污水再利用装置，具体涉及一种家庭污水再利用装置，属于日常生活领域。
背景技术
淡水资源不可再生，目前全球淡水资源极度匮乏，因此保护水资源和节约用水刻不容缓。日常生活和工业用水占比淡水资源比重较大，生活用水例如洗漱水、洗澡水、洗衣水和洗菜淘米水等，均可以再次利用，用来冲洗马桶或者浇灌花草。但是生活中人们多采用空桶或大盆来收集和存储生活污水，使用时再手动倒入马桶，费力且再水资源再利用率低，省水效果较差;此外，生活废水中的油污容易附着在桶壁上从而滋生细菌，需人工定期清理盛装容器，增加家庭清洁工作量，因此也达不到长久使用和良好的省水效果。
发明内容
为此，本实用新型提供一种污水再利用装置，以解决上述至少一个问题。
本实用新型提供的家庭污水再利用装置，包括与生活污水排水口相接的集水箱和位于抽水马桶顶部的储水箱，所述储水箱内部设置有抽水泵，所述储水箱通过水管与所述集水箱相连，所述水管上设有控制水量的连接阀门。
优选地，根据本实用新型的家庭污水再利用装置，所述集水箱的顶部设有若干污水入口、底部设有一个污水出口，所述污水入口与若干生活污水排水口密封连接，所述污水出口上方固定设置有水流传感器。
优选地，根据本实用新型的家庭污水再利用装置，所述储水箱一端的顶部设有进水孔、另一端的顶部设有排气孔，所述抽水泵固定设置在所述进水孔位置处。
优选地，根据本实用新型的家庭污水再利用装置，所述水管一端与所述集水箱的出水口密封连接、另一端与所述储水箱的进水孔密封连接。
优选地，根据本实用新型的家庭污水再利用装置，所述储水箱底部设置有出水孔，所述出水孔通过三通阀门与抽水马桶、自来水管连接。
优选地，根据本实用新型的家庭污水再利用装置，所述储水箱内部还设置有水位传感器和空气质量传感器。
优选地，根据本实用新型的家庭污水再利用装置，所述储水箱内部顶壁上设置有紫外线灯。
优选地，根据本实用新型的家庭污水再利用装置，所述储水箱外壁上设置有显示控制面板。
优选地，根据本实用新型的家庭污水再利用装置，所述集水箱上设有第一涂层，所述储水箱上设有第二涂层，所述第一涂层为聚四氟乙烯涂层，所述第二涂层为经过激光雕印、CVD蚀刻处理的聚四氟乙烯涂层。
优选地，根据本实用新型的家庭污水再利用装置，所述抽水泵为抽水、抽气两用微型泵。
本实用新型提供的家庭污水再利用装置，与家庭中厨房、卫生间等多个生活用水排水口相接，可以实现家庭用水的自动收集;收集后的生活用水经抽水泵抽入位于马桶上方的储水箱，便于抽水马桶的冲洗，自动化地实现了生活污水的再利用;此外，大容量的储水箱内胆涂覆有经过特殊处理的涂层，具有良好的疏水性和疏油性，箱体本身具有自清洁功能;另外，设置在箱体顶壁的紫外线灯，可以定期对水体进行消毒，卫生又环保。
