申请日2017.12.06
公开(公告)日2018.08.14
IPC分类号C02F9/14; C02F101/30
摘要
本实用新型公开了一种锅炉补给水处理装置，包括原水槽、多介质滤器、活性炭滤器、生化装置、反渗透装置、脱气装置、混床装置和终端过滤器，原水槽的一端连接有原水进管，原水槽的另一端连接有多介质滤器，多介质滤器连接有活性炭滤器，活性炭滤器连接生化装置，生化装置连接反渗透装置，反渗透装置连接脱气装置，脱气装置连接混床装置，混床装置连接终端过滤器，终端过滤器连接有使用出水管。一级生化池用于初步生化作用，二级生化池用于深度生化作用，三级生化池用于氧化处理，保证将水中的有机物转化为无机物。该装置结构简单、占地小、除盐率高、酸碱耗量小、科学便利、针对性强、自动化程度高，很好地解决了锅炉补给水的处理问题。
权利要求书

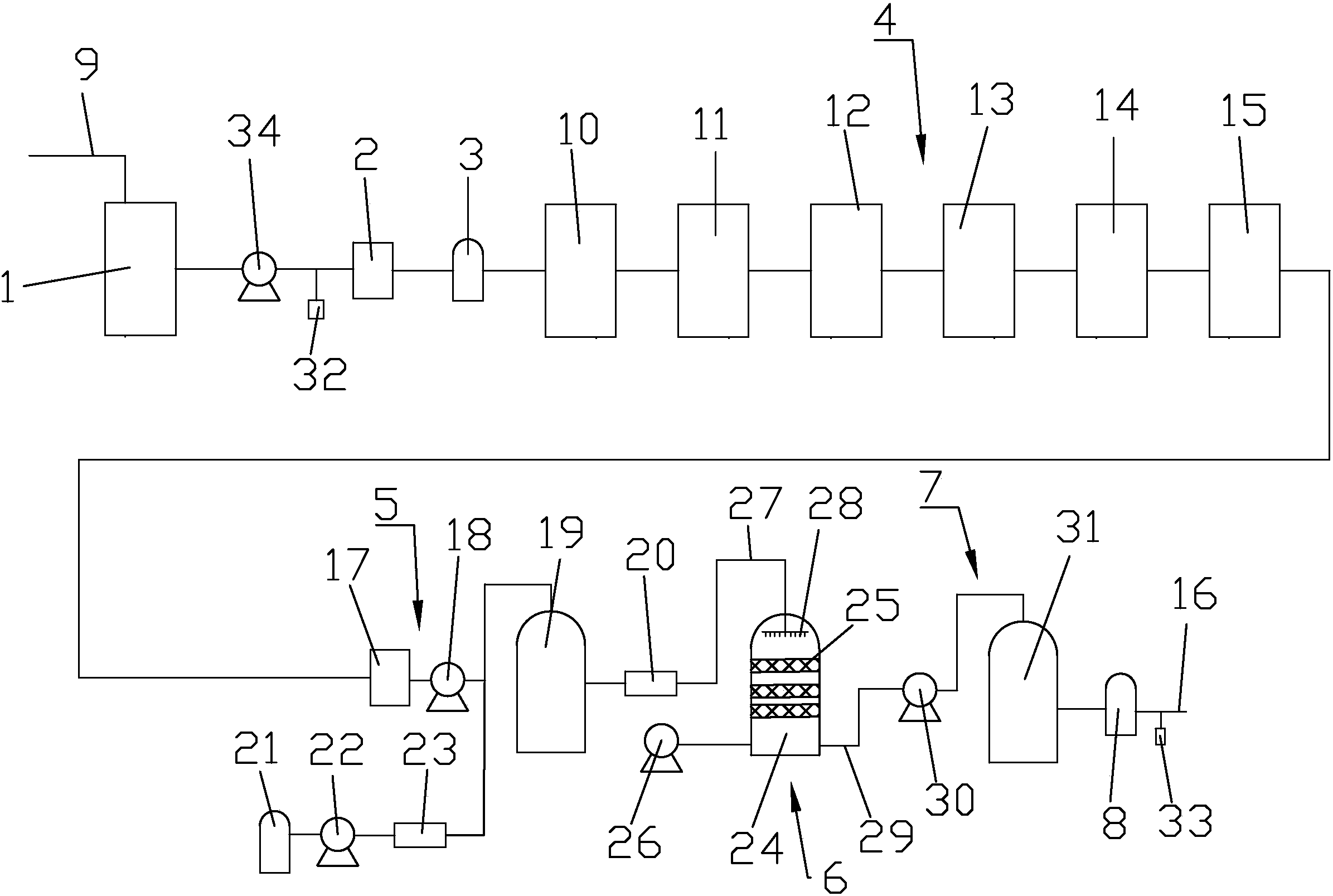

1.一种锅炉补给水处理装置，其特征在于：包括原水槽、多介质滤器、活性炭滤器、生化装置、反渗透装置、脱气装置、混床装置和终端过滤器，所述原水槽的一端连接有原水进管，所述原水槽的另一端连接有多介质滤器，所述多介质滤器连接有活性炭滤器，所述活性炭滤器连接所述生化装置，所述生化装置包括一级生化池、一级沉淀池、二级生化池、二级沉淀池、三级生化池和三级沉淀池，所述一级生化池的一端连接所述活性炭滤器，所述一级生化池的另一端连接所述一级沉淀池，所述一级沉淀池连接所述二级生化池，所述二级生化池连接所述二级沉淀池，所述二级沉淀池连接所述三级生化池，所述三级生化池连接所述三级沉淀池，所述三级沉淀池连接所述反渗透装置，所述反渗透装置连接所述脱气装置，所述脱气装置连接所述混床装置，所述混床装置连接所述终端过滤器，所述终端过滤器连接有使用出水管。
2.根据权利要求1所述的一种锅炉补给水处理装置，其特征在于：所述反渗透装置包括反渗透预过滤器、反渗透泵、反渗透设备和反渗透水槽，所述反渗透预过滤器的一端连接所述三级沉淀池，所述反渗透预过滤器的另一端连接反渗透泵，所述反渗透泵连接所述反渗透设备，所述反渗透设备连接所述反渗透水槽，所述反渗透水槽连接所述脱气装置。
3.根据权利要求2所述的一种锅炉补给水处理装置，其特征在于：所述反渗透设备连接有清洗装置，所述清洗装置包括反渗透清洗液箱、反渗透清洗液过滤泵和反渗透清洗液过滤器，所述反渗透清洗液箱连接有反渗透清洗液过滤泵，所述反渗透清洗液过滤泵连接有反渗透清洗液过滤器，所述清洗液过滤器连接所述反渗透设备。
4.根据权利要求2所述的一种锅炉补给水 处理装置，其特征在于：所述脱气装置包括脱气塔、填料和鼓风机，所述脱气塔的顶部设有脱气进水管，所述脱气进水管的上部连接反渗透水槽，所述进水管的下部连接有喷淋头，所述填料设置于所述脱气塔内，所述脱气塔的底部设有鼓风机和脱气出水管，所述脱气出水管连接所述混床装置。
5.根据权利要求4所述的一种锅炉补给水处理装置，其特征在于：所述混床装置包括混床增压泵和混床离子树脂槽，所述混床增压泵的一端连接所述脱气塔，所述混床增压泵的另一端连接所述混床离子树脂槽，所述混床离子树脂槽连接所述终端过滤器。
6.根据权利要求1所述的一种锅炉补给水处理装置，其特征在于：所述原水槽和所述多介质滤器之间设有第一化学加药泵，所述使用出水管上设有第二化学加药泵。
7.根据权利要求1所述的一种锅炉补给水处理装置，其特征在于：所述原水槽的出水端设有原水泵。
说明书
一种锅炉补给水处理装置
技术领域
本实用新型涉及一种锅炉补给水处理装置。
背景技术
目前，火力发电厂的发电靠的是锅炉加热产生水蒸气推动汽轮机转动，再将产生的机械能转化为电能而实现的。使用过的蒸汽则送至冷凝器，冷却后再送至锅炉重复使用。为了防止锅炉水汽系统结垢、积盐和腐蚀，锅炉用水需要经过严格的处理过程达到安全运行的水质标准。
实用新型内容
本实用新型的目的在于提供一种锅炉补给水处理装置，该装置结构简单、占地小、除盐率高、酸碱耗量小、科学便利、针对性强、自动化程度高，很好地解决了锅炉补给水的处理问题。
为了解决上述技术问题，采用如下技术方案：
一种锅炉补给水处理装置，包括原水槽、多介质滤器、活性炭滤器、生化装置、反渗透装置、脱气装置、混床装置和终端过滤器，原水槽的一端连接有原水进管，原水槽的另一端连接有多介质滤器，多介质滤器连接有活性炭滤器，活性炭滤器连接生化装置，生化装置包括一级生化池、一级沉淀池、二级生化池、二级沉淀池、三级生化池和三级沉淀池，一级生化池的一端连接活性炭滤器，一级生化池的另一端连接一级沉淀池，一级沉淀池连接二级生化池，二级生化池连接二级沉淀池，二级沉淀池连接三级生化池，三级生化池连接三级沉淀池，三级沉淀池连接反渗透装置，反渗透装置连接脱气装置，脱气装置连接混床装置，混床装置连接终端过滤器，终端过滤器连接有使用出水管。一级生化池用于初步生化作用，二级生化池用于深度生化作用，三级生化池用于氧化处理，保证将水中的有机物转化为无机物。该装置主要通过以下步骤进行水处理：第一步将待处理的原水先经过多介质滤器的粗滤和活性炭滤器的过滤作用，去除大部分的大颗粒固体杂质，第二步然后通过生化装置的生化作用，去除水中的有机物，第三步接着通过反渗透装置去除水中的无机盐，第四步通过脱气装置吹脱水中除去游离CO2，减小对锅炉，过滤器的腐蚀，第五步通过混床装置的纯化作用，由此得到干净的可用于锅炉生产的用水。
进一步，反渗透装置包括反渗透预过滤器、反渗透泵、反渗透设备和反渗透水槽，反渗透预过滤器的一端连接三级沉淀池，反渗透预过滤器的另一端连接反渗透泵，反渗透泵连接反渗透设备，反渗透设备连接反渗透水槽，反渗透水槽连接脱气装置。反渗透装置采用的反渗透设备，反渗透设备内设有反渗透膜，具有脱盐率高、透过速度快、机械强度好、抗污染性能好等特点，其优点在于：1)该种反渗透膜通过增加膜袋的片数，缩短进水流道的长度，增大进水隔网的宽度，不仅拥有更高的水通量，而且可以减少有机物及微生物在膜表面的吸附，具有更强的耐污染能力。2)通过对膜材料的改进，创造了具有优异的化学物理稳定性、耐久性、以及高产水量和高脱盐性能的膜元件。3)膜片表面更光滑、更耐污染。
进一步，反渗透设备连接有清洗装置，清洗装置包括反渗透清洗液箱、反渗透清洗液过滤泵和反渗透清洗液过滤器，反渗透清洗液箱连接有反渗透清洗液过滤泵，反渗透清洗液过滤泵连接有反渗透清洗液过滤器，清洗液过滤器连接反渗透设备。反渗透设备在长期使用后，会积累某些难以冲洗的污垢，如有机物、无机盐结垢等，造成膜性能下降。这类污垢必须使用化学药品进行清洗才能去除，以恢复膜的性能。通过设置反渗透化学清洗组件对反渗透设备进行清洗，尽可能恢复膜的性能，使反渗透膜可以多次使用，延长了反渗透设备的使用寿命。反渗透清洗液箱内设有杀菌剂及阻垢剂系统，将杀菌剂及阻垢剂加入到反渗透设备内，防止反渗透水中碳酸钙、碳酸镁、硫酸钙等难溶盐浓缩后析出结垢，堵塞反渗透膜，从而损坏膜元件的应用特性。阻垢剂是一种有机化合物质，除了能在朗格利尔指数(LSI)=2.8情况下运行之外，还能阻止硫酸根的结垢，它的主要作用是相对增加水中结垢物质的溶解性，以防止碳酸钙、硫酸钙等物质对膜的阻碍，同时它也可以降低铁离子堵塞膜的微孔。
进一步，脱气装置包括脱气塔、填料和鼓风机，脱气塔的顶部设有脱气进水管，脱气进水管的上部连接反渗透水槽，进水管的下部连接有喷淋头，填料设置于脱气塔内，脱气塔的底部设有鼓风机和脱气出水管，脱气出水管连接混床装置。填料选用多面空心球，根据水质不同可以选用陶瓷和塑料两种，他主要是起到增大水的表面积，使二氧化碳更好地被吹脱，鼓风机主要是提供风源，从而对水的二氧化碳进行吹脱，脱气装置工作时，水从上部进入，经喷淋头淋下，通过填料层后，从下部排入混床装置，而鼓风机提供的风向是逆向的，即从下向上进行吹脱，通过填料层后，由顶部排出，其原理当鼓入脱气塔的空气流和除碳水相接触时，水中CO2便会被空气流带出。
进一步，混床装置包括混床增压泵和混床离子树脂槽，混床增压泵的一端连接脱气塔，混床增压泵的另一端连接混床离子树脂槽，混床离子树脂槽连接终端过滤器。
进一步，原水槽和多介质滤器之间设有第一化学加药泵，使用出水管上设有第二化学加药泵。
进一步，原水槽的出水端设有原水泵。
由于采用上述技术方案，具有以下有益效果：
本实用新型为一种锅炉补给水处理装置，该装置结构简单、占地小、除盐率高、酸碱耗量小、科学便利、针对性强、自动化程度高，很好地解决了锅炉补给水的处理问题。
一级生化池用于初步生化作用，二级生化池用于深度生化作用，三级生化池用于氧化处理，保证将水中的有机物转化为无机物。
反渗透装置采用的反渗透设备，反渗透设备内设有反渗透膜，具有脱盐率高、透过速度快、机械强度好、抗污染性能好等特点，其优点在于：1)该种反渗透膜通过增加膜袋的片数，缩短进水流道的长度，增大进水隔网的宽度，不仅拥有更高的水通量，而且可以减少有机物及微生物在膜表面的吸附，具有更强的耐污染能力。2)通过对膜材料的改进，创造了具有优异的化学物理稳定性、耐久性、以及高产水量和高脱盐性能的膜元件。3)膜片表面更光滑、更耐污染。
填料选用多面空心球，根据水质不同可以选用陶瓷和塑料两种，他主要是起到增大水的表面积，使二氧化碳更好地被吹脱，鼓风机主要是提供风源，从而对水的二氧化碳进行吹脱，脱气装置工作时，水从上部进入，经喷淋头淋下，通过填料层后，从下部排入混床装置，而鼓风机提供的风向是逆向的，即从下向上进行吹脱，通过填料层后，由顶部排出，其原理当鼓入脱气塔的空气流和除碳水相接触时，水中CO2便会被空气流带出。
