申请日2018.07.11
公开(公告)日2019.03.19
IPC分类号G01N1/14
摘要
本实用新型公开了一种污水沉淀池水质采样装置，包括可在水面航行的船体，所述船体上设置有蓄电池，所述船体的侧面上部固定有采样平台，所述采样平台上固定有输出轴朝下设置的伺服电机，本实用新型的有益效果在于：通过伺服电机驱动螺杆，使采样罐体移动至指定深度，数据发射模块遥控船体航行至水面指定位置，同时遥控开启气泵向采样罐体内充气，当采样罐体的压力到达指定压力后顶开柔性盖子，指定深度的污水进入采样罐体，停止充气，柔性盖子在自身弹性的作用下重新盖合进水孔，船体返航，通过取样槽口，旋下塞子，取出采样罐体中的水样，达到远程遥控、可全水面任意位置和深度进行水质取样，提高水质分析效率，加快了污水的处理速度。
权利要求书
1.一种污水沉淀池水质采样装置，包括可在水面航行的船体，所述船体上设置有蓄电池，其特征在于：所述船体的侧面上部固定有采样平台，所述采样平台上固定有输出轴朝下设置的伺服电机，所述伺服电机的输出轴贯穿所述采样平台且端部固定连接有竖直设置的螺杆，所述螺杆上螺接有采样罐体，所述采样罐体包括存储水样的容置腔体、成型于容置腔体中心且与螺杆螺接的螺纹管道、成型于所述采样罐体底面的进水孔和盖合于所述进水孔的柔性盖子，所述进水孔的外围成型有嵌设所述柔性盖子的凹槽，所述柔性盖子具有连接部和遮盖部，所述连接部通过螺钉与所述凹槽的槽底固定，所述采样罐体的顶面设置有取水孔和进气孔，所述取水孔上螺接有塞子，所述进气孔通过柔性气管与安装在采样平台上的气泵相连接，所述柔性盖子仅可在所述采样罐体内部压力增大时外翻，所述伺服电机、所述气泵和所述蓄电池电连接。
2.根据权利要求1所述的污水沉淀池水质采样装置，其特征在于：该采样装置还包括无线遥控模块和数据发射模块，所述无线遥控模块设置于所述船体上与气泵、伺服电机和船体的动力机构电连接，用于控制所述船体的启停和转向，所述数据发射模块用于操作者手持向所述无线遥控模块发射信号。
3.根据权利要求1所述的污水沉淀池水质采样装置，其特征在于：所述船体上还设有太阳能发电组件，所述太阳能发电组件包括太阳能电池板和逆变器，所述太阳能电池板倾斜固定于支架的顶部，所述逆变器分别与太阳能电池板和蓄电池电连接。
4.根据权利要求1所述的污水沉淀池水质采样装置，其特征在于：所述采样罐体为环形管体。
5.根据权利要求1所述的污水沉淀池水质采样装置，其特征在于：所述采样罐体的外壁上相对成型有耳板，所述耳板上竖直插套有导杆，所述导杆的上端固定于所述采样平台的底面，下端成型有限位圆台。
6.根据权利要求1所述的污水沉淀池水质采样装置，其特征在于：与所述取水孔相对应的所述采样平台上开设有取样槽口。
7.根据权利要求1所述的污水沉淀池水质采样装置，其特征在于：所述柔性盖子为橡胶体。
说明书
一种污水沉淀池水质采样装置
技术领域：
本实用新型涉及水质采样设备领域，具体是一种污水沉淀池水质采样装置。
背景技术：
由于工厂的生产活动产生污水越来越多，用于沉淀污水的池子面积和深度大大增加，污水处理过程中需要对池子不同的位置和深度采集水样进行水质分析，目前人工进行取样非常不便，而且没有合适的取样工具，使得水质分析效率低下，影响污水的处理速度。
实用新型内容：
本实用新型的目的就是为了解决现有问题，而提供一种远程遥控、可全水面任意位置和深度进行水质取样，提高水质分析效率，加快污水的处理速度的污水沉淀池水质采样装置。
本实用新型的技术解决措施如下：

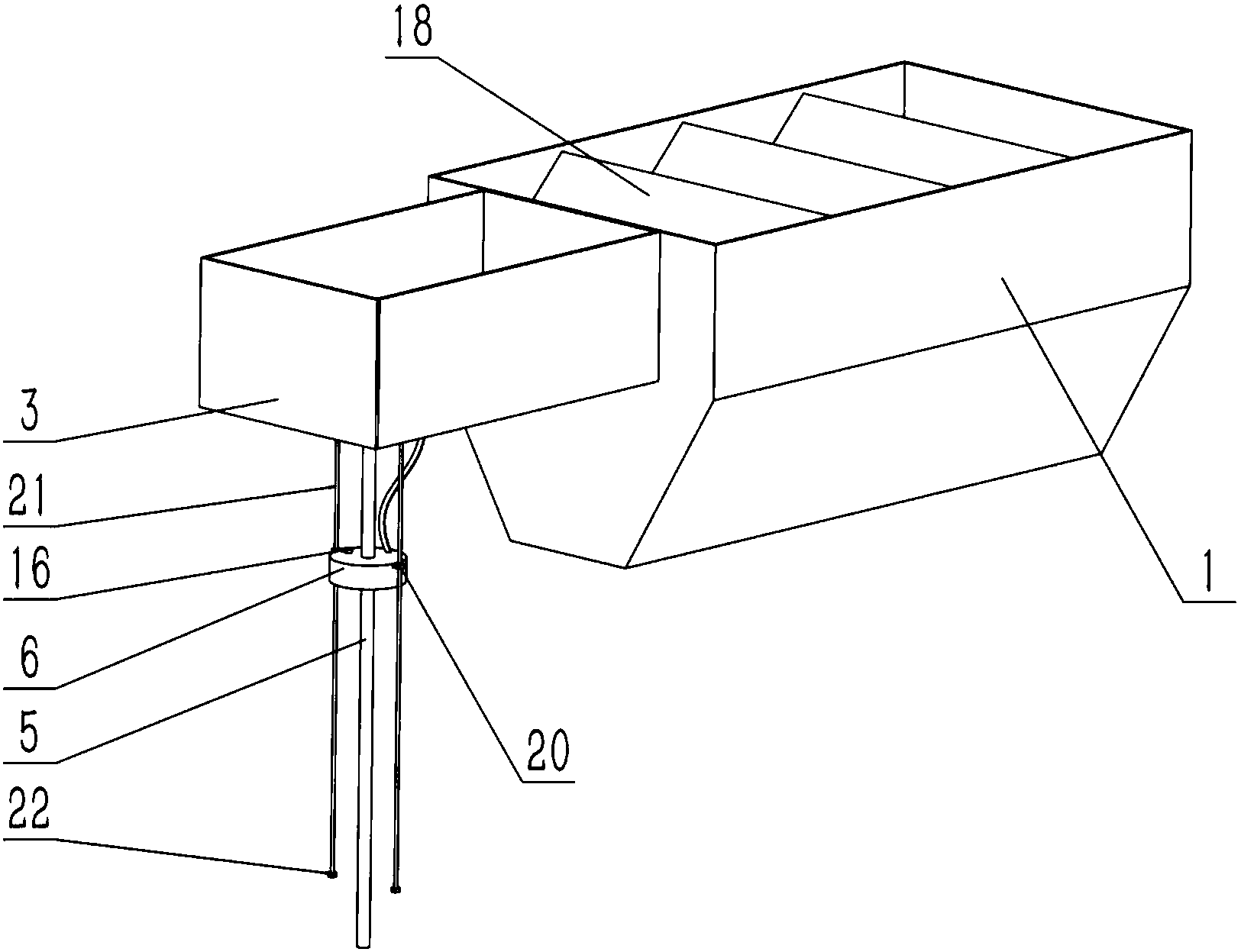

一种污水沉淀池水质采样装置，包括可在水面航行的船体，所述船体上设置有蓄电池，所述船体的侧面上部固定有采样平台，所述采样平台上固定有输出轴朝下设置的伺服电机，所述伺服电机的输出轴贯穿所述采样平台且端部固定连接有竖直设置的螺杆，所述螺杆上螺接有采样罐体，所述采样罐体包括存储水样的容置腔体、成型于容置腔体中心且与螺杆螺接的螺纹管道、成型于所述采样罐体底面的进水孔和盖合于所述进水孔的柔性盖子，所述进水孔的外围成型有嵌设所述柔性盖子的凹槽，所述柔性盖子具有连接部和遮盖部，所述连接部通过螺钉与所述凹槽的槽底固定，所述采样罐体的顶面设置有取水孔和进气孔，所述取水孔上螺接有塞子，所述进气孔通过柔性气管与安装在采样平台上的气泵相连接，所述柔性盖子仅可在所述采样罐体内部压力增大时外翻，所述伺服电机、所述气泵和所述蓄电池电连接。
作为优选，该采样装置还包括无线遥控模块和数据发射模块，所述无线遥控模块设置于所述船体上与气泵、伺服电机和船体的动力机构电连接，用于控制所述船体的启停和转向，所述数据发射模块用于操作者手持向所述无线遥控模块发射信号。
作为优选，所述船体上还设有太阳能发电组件，所述太阳能发电组件包括太阳能电池板和逆变器，所述太阳能电池板倾斜固定于支架的顶部，所述逆变器分别与太阳能电池板和蓄电池电连接。
作为优选，所述采样罐体为环形管体。
作为优选，所述采样罐体的外壁上相对成型有耳板，所述耳板上竖直插套有导杆，所述导杆的上端固定于所述采样平台的底面，下端成型有限位圆台。
作为优选，与所述取水孔相对应的所述采样平台上开设有取样槽口。
作为优选，所述柔性盖子为橡胶体。
本实用新型的有益效果在于：通过伺服电机驱动螺杆，使采样罐体移动至指定深度，数据发射模块遥控船体航行至水面指定位置，同时遥控开启气泵向采样罐体内充气，当采样罐体的压力到达指定压力后顶开柔性盖子，指定深度的污水进入采样罐体，停止充气，柔性盖子在自身弹性的作用下重新盖合进水孔，船体返航，通过取样槽口，旋下塞子，取出采样罐体中的水样，达到远程遥控、可全水面任意位置和深度进行水质取样，提高水质分析效率，加快了污水的处理速度。
