申请日2017.12.11
公开(公告)日2018.08.31
IPC分类号G01N33/18; C02F1/00
摘要
本实用新型公开了污水处理技术领域的一种污水处理用测控设备，包括处理箱，所述处理箱的左侧安装有电机，所述处理箱的内腔左右两侧均安装有轴承，两组所述轴承之间连接有搅拌杆，且搅拌杆的左端贯穿处理箱的左壁并与电机的右侧动力输出端连接，所述处理箱的顶部左侧插接有污水管，所述处理箱的右侧底部插接有排水管，所述排水管的右端安装有第一电磁阀，所述处理箱的内腔右侧下端安装有pH值传感器，且pH值传感器位于排水管的上端，所述处理箱的顶部右侧安装有控制箱，所述控制箱的内腔安装有单片机，通过本污水处理用测控设备的设置，自动化程度高，可实时测控污水处理效果，对污水的处理效果较高。
权利要求书

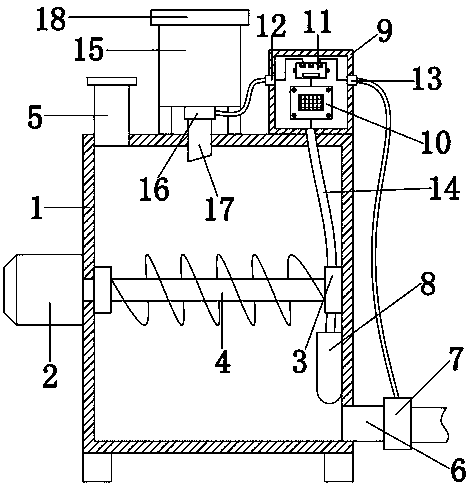

1.一种污水处理用测控设备，包括处理箱(1)，其特征在于：所述处理箱(1)的左侧安装有电机(2)，所述处理箱(1)的内腔左右两侧均安装有轴承(3)，两组所述轴承(3)之间连接有搅拌杆(4)，且搅拌杆(4)的左端贯穿处理箱(1)的左壁并与电机(2)的右侧动力输出端连接，所述处理箱(1)的顶部左侧插接有污水管(5)，所述处理箱(1)的右侧底部插接有排水管(6)，所述排水管(6)的右端安装有第一电磁阀(7)，所述处理箱(1)的内腔右侧下端安装有PH值传感器(8)，且PH值传感器(8)位于排水管(6)的上端，所述处理箱(1)的顶部右侧安装有控制箱(9)，所述控制箱(9)的内腔安装有单片机(10)，所述单片机(10)的顶部通过导线连接有继电器(11)，所述控制箱(9)的左侧插接有第一连接头(12)，且第一连接头(12)的右端通过导线与继电器(11)连接，所述控制箱(9)的右侧插接有第二连接头(13)，且第二连接头(13)的左端通过导线与继电器(11)连接，所述控制箱(9)的底部插接有防水软管(14)，且防水软管(14)的底部依次贯穿控制箱(9)的底部和处理箱(1)的顶部并与PH值传感器(8)的顶部连接，所述防水软管(14)的内腔贯穿有导线，且导线的两端分别与单片机(10)和PH值传感器(8)连接，所述处理箱(1)的顶部安装有药箱(15)，所述药箱(15)的底部出水口连接有第二电磁阀(16)，所述第二电磁阀(16)的底部连接有输药管(17)，且输药管(17)的底部贯穿处理箱(1)的顶部，所述药箱(15)的顶部配设有箱盖(18)。
2.根据权利要求1所述的一种污水处理用测控设备，其特征在于：所述处理箱(1)的底部左右两侧均焊接有支腿。
3.根据权利要求1所述的一种污水处理用测控设备，其特征在于：所述污水管(5)的顶部焊接有法兰头。
4.根据权利要求1所述的一种污水 处理用测控设备，其特征在于：所述箱盖(18)的顶部开设有微孔。
说明书
一种污水处理用测控设备
技术领域
本实用新型涉及污水处理技术领域，具体为一种污水处理用测控设备。
背景技术
在污水处理技术领域，一般的污水处理设备自动化程度低，处理效果不理想，为此，我们提出了一种污水处理用测控设备。
实用新型内容
本实用新型的目的在于提供一种污水处理用测控设备，以解决上述背景技术中提出的一般的污水处理设备自动化程度低，处理效果不理想的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水处理用测控设备，包括处理箱，所述处理箱的左侧安装有电机，所述处理箱的内腔左右两侧均安装有轴承，两组所述轴承之间连接有搅拌杆，且搅拌杆的左端贯穿处理箱的左壁并与电机的右侧动力输出端连接，所述处理箱的顶部左侧插接有污水管，所述处理箱的右侧底部插接有排水管，所述排水管的右端安装有第一电磁阀，所述处理箱的内腔右侧下端安装有PH值传感器，且PH值传感器位于排水管的上端，所述处理箱的顶部右侧安装有控制箱，所述控制箱的内腔安装有单片机，所述单片机的顶部通过导线连接有继电器，所述控制箱的左侧插接有第一连接头，且第一连接头的右端通过导线与继电器连接，所述控制箱的右侧插接有第二连接头，且第二连接头的左端通过导线与继电器连接，所述控制箱的底部插接有防水软管，且防水软管的底部依次贯穿控制箱的底部和处理箱的顶部并与PH值传感器的顶部连接，所述防水软管的内腔贯穿有导线，且导线的两端分别与单片机和PH值传感器连接，所述处理箱的顶部安装有药箱，所述药箱的底部出水口连接有第二电磁阀，所述第二电磁阀的底部连接有输药管，且输药管的底部贯穿处理箱的顶部，所述药箱的顶部配设有箱盖。
优选的，所述处理箱的底部左右两侧均焊接有支腿。
优选的，所述污水管的顶部焊接有法兰头。
优选的，所述箱盖的顶部开设有微孔。
与现有技术相比，本实用新型的有益效果是：通过本污水处理用测控设备的设置，自动化程度高，可实时测控污水处理效果，对污水的处理效果较高。
