申请日2018.01.13
公开(公告)日2018.09.11
IPC分类号C02F1/00
摘要
本实用新型涉及一种组合式水处理的桶状罐，在桶体上可拆卸安装盖座，在污水处理装置需要清洗时，将盖座从桶体上拆卸掉即可将污水处理装置从桶体内取出，取出后进行清洗，清洗完成后可再放回桶体内进行二次利用，本实用新型实现了污水处理装置的二次利用，节约了社会资源，降低了污水处理的成本;盖座上通过固定装置可拆卸安装检查盖，在平时对污水处理装置进行检查与维修时，只需打开固定装置后打开检查盖即可对污水处理装置进行检查与维修，检查与维修较方便;在桶体上固定安装控制柜平台，在控制柜平台上固定安装控制柜，使控制柜与桶体可一体安装，简化了水处理桶状罐的整体安装步骤。
权利要求书

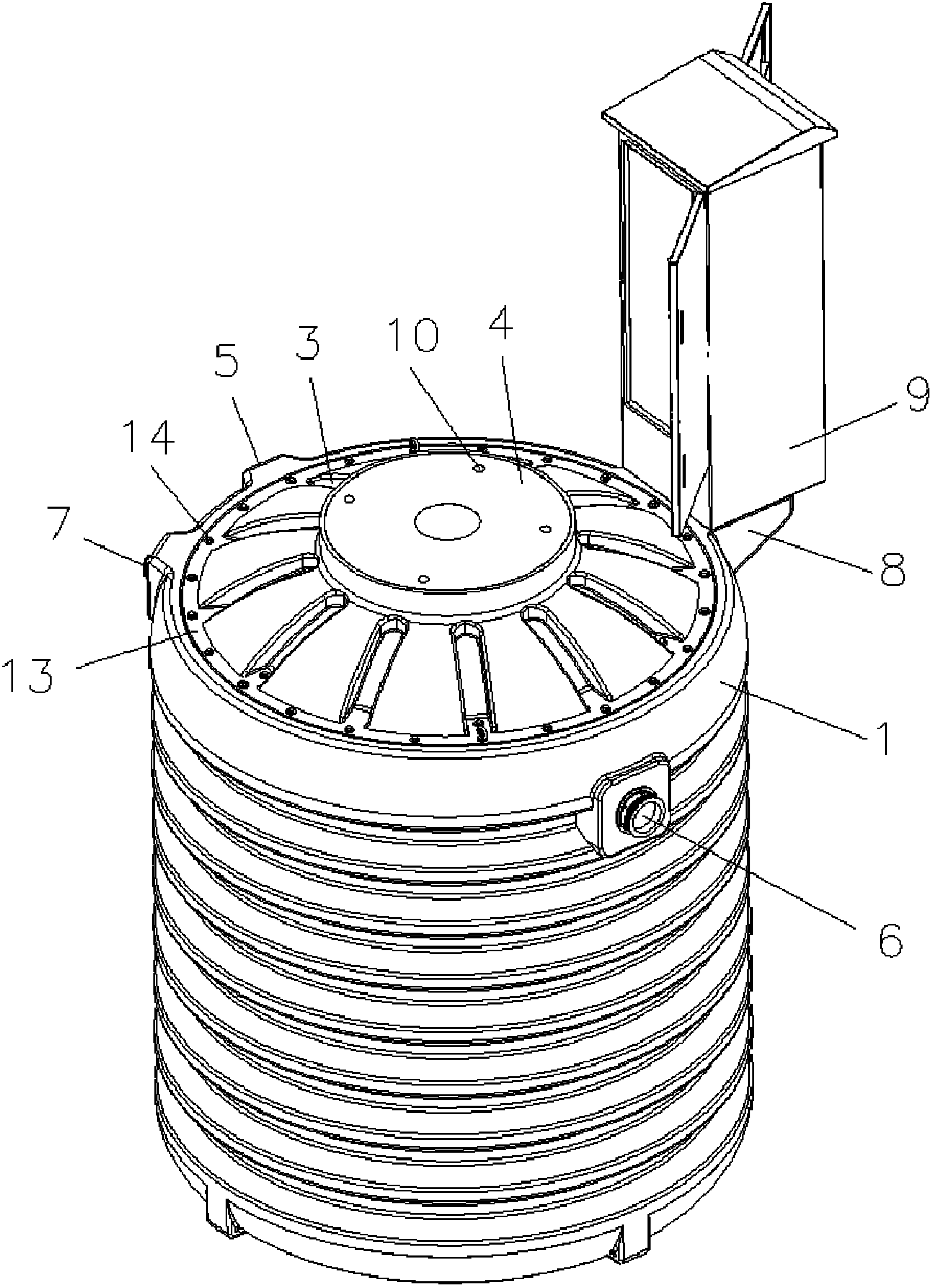

1.一种组合式水处理的桶状罐，其特征在于：包括桶体(1)，所述桶体(1)内设置有污水处理装置(2)，所述桶体(1)上可拆卸安装有盖座(3)，所述盖座(3)上通过锁紧装置可拆卸安装有检查盖(4)，所述桶体(1)的上部开设有进水口(5)、出水口(6)和排泥口(7)，所述桶体(1)的上部固定安装有控制柜平台(8)，所述控制柜平台(8)上固定安装有控制柜(9)。
2.如权利要求1所述的组合式水处理的桶状罐，其特征在于：所述锁紧装置包括锁紧螺钉(10)，所述锁紧螺钉(10)穿设所述检查盖(4)，所述锁紧螺钉(10)的端部固定安装有锁紧块(11)，所述锁紧块(11)与锁紧螺钉(10)垂直设置，所述盖座(3)的内圆周面上固定安装有环形凸起(12)，所述检查盖(4)设置在所述环形凸起(12)上，所述锁紧块(11)的上表面与环形凸起(12)的下表面接触，所述锁紧螺钉(10)中螺帽的下表面与检查盖(4)的上表面接触。
3.如权利要求2所述的组合式水处理的桶状罐，其特征在于：所述锁紧块(11)的上表面设有由靠近锁紧螺钉(10)一端向另一端逐渐变低的坡度。
4.如权利要求1所述的组合式水处理的桶状罐，其特征在于：还包括螺钉(14)，所述桶体(1)上设置有用于对盖座(3)进行限位的环形凹槽，所述环形凹槽的底部圆周均匀开设有若干螺纹孔，所述盖座(3)的一端固定安装有固定环(13)，所述固定环(13)设置在所述环形凹槽内，所述固定环(13)上圆周均匀开设有若干通孔，所述螺钉(14)穿过所述通孔后与螺纹孔螺纹连接。
5.如权利要求1所述的组合式水处理的桶状罐，其特征在于：所述桶体(1)与所述控制柜平台(8)为一体制造结构。
说明书
组合式水处理的桶状罐
技术领域
本实用新型涉及水处理技术领域，尤其是涉及一种组合式水处理的桶状罐。
背景技术
水处理的桶状罐通常是埋在地下进行使用的，传统的用于水处理的桶状罐为一体成型结构，在使用的过程中不能维护，也不能换料，因此只能一次性使用，浪费了社会资源，增加了污水处理的成本。
实用新型内容
本实用新型要解决的技术问题是：为了克服传统的用于水处理的桶状罐只能一次性使用，浪费了社会资源，增加了污水处理的成本的问题，提供一种组合式水处理的桶状罐。
本实用新型解决其技术问题所采用的技术方案是：一种组合式水处理的桶状罐，包括桶体，所述桶体内设置有污水处理装置，所述桶体上可拆卸安装有盖座，所述盖座上通过锁紧装置可拆卸安装有检查盖，所述桶体的上部开设有进水口、出水口和排泥口，所述桶体的上部固定安装有控制柜平台，所述控制柜平台上固定安装有控制柜。
本实用新型的组合式水处理的桶状罐，在桶体上可拆卸安装盖座，在污水处理装置需要清洗时，将盖座从桶体上拆卸掉即可将污水处理装置从桶体内取出，取出后进行清洗，清洗完成后可再放回桶体内进行二次利用，本实用新型实现了污水处理装置的二次利用，节约了社会资源，降低了污水处理的成本;本实用新型的盖座上通过固定装置可拆卸安装检查盖，在平时对污水处理装置进行检查与维修时，只需打开固定装置后打开检查盖即可对污水处理装置进行检查与维修，检查与维修较方便;本实用新型在桶体上固定安装控制柜平台，在控制柜平台上固定安装控制柜，使控制柜与桶体可一体安装，简化了水处理桶状罐的整体安装步骤，节省了安装时间。
进一步的，所述锁紧装置包括锁紧螺钉，所述锁紧螺钉穿设所述检查盖，所述锁紧螺钉的端部固定安装有锁紧块，所述锁紧块与锁紧螺钉垂直设置，所述盖座的内圆周面上固定安装有环形凸起，所述检查盖设置在所述环形凸起上，所述锁紧块的上表面与环形凸起的下表面接触，所述锁紧螺钉中螺帽的下表面与检查盖的上表面接触，锁紧块卡设在环形凸起的下方，环形凸起起到了限制锁紧块向上运动的作用，从而将检查盖限制在锁紧螺钉与环形凸起中间，最终限制了检查盖向上移动，检查盖被固定在盖座上;当需要打开检查盖时，反向拧动锁紧螺钉，使锁紧螺钉上的锁紧块脱离环形凸起，即可将检查盖从盖座上去下。
进一步的，所述锁紧块的上表面设有由靠近锁紧螺钉一端向另一端逐渐变低的坡度。
为了实现盖座可拆卸安装在桶体上，本实用新型还包括螺钉，所述桶体上设置有用于对盖座进行限位的环形凹槽，所述环形凹槽的底部圆周均匀开设有若干螺纹孔，所述盖座的一端固定安装有固定环，所述固定环设置在所述环形凹槽内，所述固定环上圆周均匀开设有若干通孔，所述螺钉穿过所述通孔后与螺纹孔螺纹连接。
为了使控制柜平台更牢固的固定在桶体上，所述桶体与所述控制柜平台为一体制造结构。
本实用新型的有益效果是:本实用新型的组合式水处理的桶状罐，在桶体上可拆卸安装盖座，在污水处理装置需要清洗时，将盖座从桶体上拆卸掉即可将污水处理装置从桶体内取出，取出后进行清洗，清洗完成后可再放回桶体内进行二次利用，本实用新型实现了污水处理装置的二次利用，节约了社会资源，降低了污水处理的成本;本实用新型的盖座上通过固定装置可拆卸安装检查盖，在平时对污水处理装置进行检查与维修时，只需打开固定装置后打开检查盖即可对污水处理装置进行检查与维修，检查与维修较方便;本实用新型在桶体上固定安装控制柜平台，在控制柜平台上固定安装控制柜，使控制柜与桶体可一体安装，简化了水处理桶状罐的整体安装步骤，节省了安装时间。
