申请日2011.01.29
公开(公告)日2012.01.25
IPC分类号C23C30/00
摘要

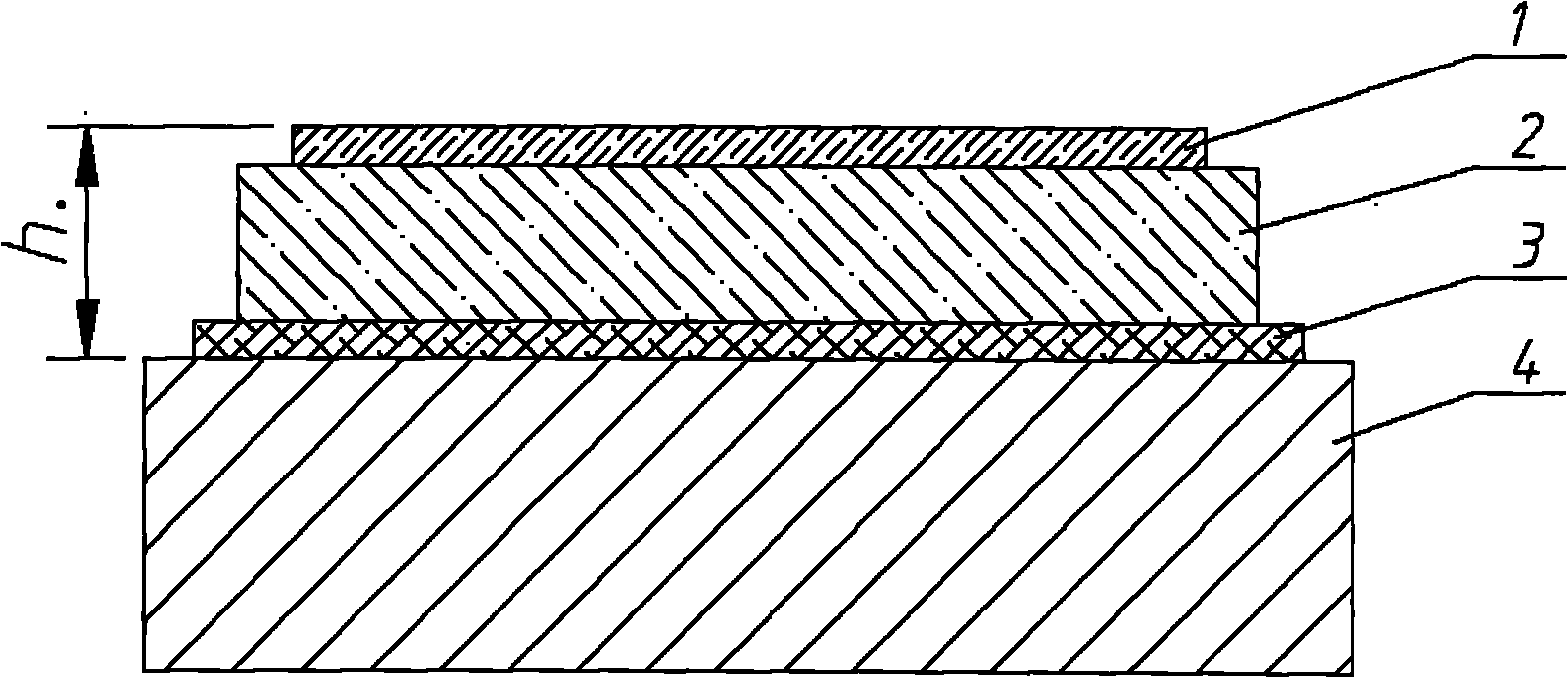

本实用新型提供一种热镀锌或喷锌防腐水处理设备，可以解决现有技术存在的设备防腐寿命短、防腐覆盖层易脱落、易含有毒物质的问题。它在碳钢制造的水处理设备(4)表面热浸镀锌层或喷镀锌层，使其表面生成由锌铁合金层(3)、纯锌层(2)、氧化锌层(1)组成的三层复合防腐覆盖层，总厚度在0.2～1mm之间，实现设备的长效防腐。经过热镀锌或喷锌处理的水处理设备防腐寿命达到50年以上，而且安全卫生，符合饮用水卫生标准要求。
权利要求书
1.一种热镀锌或喷锌防腐水处理设备，其特征在于：在碳钢制造的水处理设备(4)材料表面热镀锌或喷锌，使其表面生成由锌铁合金层(3)、纯锌层(2)、氧化锌层(1)组成的三层复合防腐覆盖层，总厚度在0.2～1mm之间。
说明书 [支持框选翻译]
热镀锌或喷锌防腐水处理设备
技术领域
本实用新型涉及一种热镀锌或喷锌防腐水处理设备，主要应用于水处理设备 的长效防腐方面。
背景技术
水处理设备大多由低碳钢制造，在长期接触水和空气的情况下极易腐蚀生 锈，出现污染水源或漏水等问题，因此必须在设备的内外表面做好防腐措施。
现有技术中，水处理设备的设备内外壁的防腐措施一般是涂刷防腐漆，即将 设备主体内外壁表面清洁干净、干燥后涂覆防腐漆，如环氧防腐漆、聚氨酯防 腐漆和丙烯酸防腐漆等，然而，由于防腐漆通常由树脂、颜料、填充物等极易 含有有毒物质的原料组合而成，所以很难达到卫生标准;另一方面由于油漆本 身多为有机颗粒粘结而成，防腐层的使用寿命受原材料、温度、光照影响比较 大，一般使用寿命较短，在2～5年之间，然后须再次修补涂刷防腐漆，必要时 还必须更换设备材料或部件。
发明内容
本实用新型提供一种热镀锌或喷锌防腐水处理设备，可以解决现有设备存在 的防腐层寿命短、防腐覆盖层易脱落、易含有毒物质的问题。
为达到上述目的，本实用新型采用以下技术方案予以实现：在碳钢制造的水 处理设备(4)表面热浸镀锌层或喷镀锌层，使其表面生成由锌铁合金层(3)、纯 锌层(2)、氧化锌层(1)组成的三层复合防腐覆盖层，总厚度在0.2～1mm之间。
经过热镀锌或喷锌处理的水处理设备防腐寿命达到50年以上，而且安全卫 生，符合饮用水卫生标准要求。其实现保护的作用原理是：锌是一种活性比铁 高得多的金属，当氧化发生时，锌首先被氧化(牺牲阳极)并在表面形成一层致 密的氧化锌薄膜。该氧化薄膜有效隔绝了氧气与锌层和被保护层的进一步接触， 防止腐蚀的发生。
与现有技术相比，本实用新型的优点和积极效果是：
1、本实用新型水处理设备的防腐覆盖层第一层为锌铁合金层，它很好地连 接了碳钢和锌层这两种不同材料，是一种化学意义上的结合，结合力大，附着 效果好。
2、本实用新型水处理设备的防腐覆盖层第二层为纯锌层，该层活泼金属通 过牺牲阳极的原理有效保护了饮用水处理设备材料，使其使用寿命有效达到50 年。
3、本实用新型水处理设备的防腐覆盖层第三层为氧化锌薄膜，该层保护膜 由锌层自然氧化而成，质地细密，难溶于水，有效隔绝了空气、水与被保护材 料的接触，防止腐蚀的发生。
4、锌与其氧化物在常温状态下化学性质极其稳定，与水接触不会发生变化， 因此安全卫生，符合饮用水卫生标准。
5、由于锌具有良好的延展性，其合金层与钢基附着牢固，因此镀件可进行 冷冲、轧制、拉丝、弯曲等各种成型而不损坏镀层，方便设备加工。
