申请日2016.01.26
公开(公告)日2016.08.24
IPC分类号C02F1/04
摘要
本实用新型涉及电镀技术领域，电镀废水回收装置，包括通过物料管依次连接的第一蒸发器、第二蒸发器、第三蒸发器、第一冷凝器和第二冷凝器，所述的第一蒸发器通过进料管连接有用于进料的进料泵，所述的进料管上依次设有截至阀和流量计，第二冷凝器通过连接管连接有回收水管，所述的回收水罐连接有真空泵。本实用新型结构简单，实用性强。
权利要求书
1.电镀废水回收装置，其特征在于:包括通过物料管依次连接的第一蒸发器、第二蒸发器、第三蒸发器、第一冷凝器和第二冷凝器，所述的第一蒸发器通过进料管连接有用于进料的进料泵，所述的进料管上依次设有截至阀和流量计，第二冷凝器通过连接管连接有回收水管，所述的回收水罐连接有真空泵。
2.根据权利要求1所述的电镀废水回收装置，其特征在于:还包括回流管，回流管的一端与连接管连通，另一端与进料管连通。
3.根据权利要求1所述的电镀废水回收装置，其特征在于:还包括加热系统，加热系统包括分别设在第一蒸发器、第二蒸发器和第三蒸发器内的第一加热器、第二加热器和第三加热器，第一加热器、第二加热器和第三加热器依次通过蒸汽管相连。
4.根据权利要求1所述的电镀废水回收装置，其特征在于:所述的第二冷凝器和第一冷凝器依次通过冷却水管相连。
5.根据权利要求1所述的电镀废水回收装置，其特征在于:所述的回收水罐上设有压力表。
说明书
电镀废水回收装置
技术领域
本实用新型涉及电镀技术领域，具体为电镀废水回收装置。
背景技术
电镀行业每年将产生大量的废水，如果产生的废水直接排放，将对环境造成不可逆转的影响，同时，也降低了水资源的利用率;而目前电镀行业虽然已经出现电镀废水回收装置，但是现有的电镀废水回收装置往往需要消耗大量的能源(如蒸汽、冷冻水)来对废水进行回收，能源的损耗较高，往往得不偿失的。
实用新型内容
针对现有技术存在的不足，本实用新型的目的在于提供一种提高水资源利用率、能源损耗低的电镀废水回收装置。

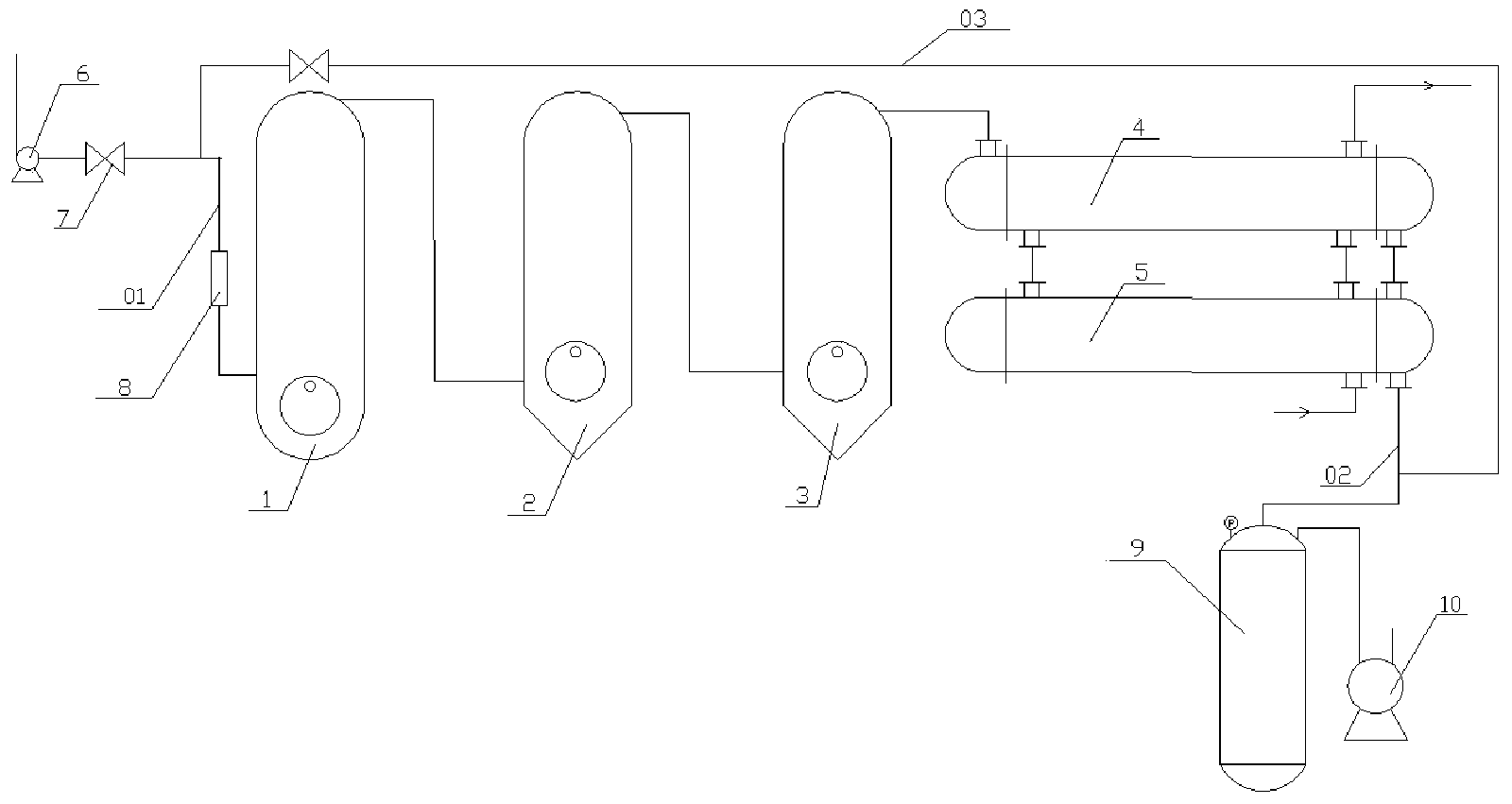

为实现上述目的，本实用新型提供了如下技术方案：电镀废水回收装置，包括通过物料管依次连接的第一蒸发器、第二蒸发器、第三蒸发器、第一冷凝器和第二冷凝器，所述的第一蒸发器通过进料管连接有用于进料的进料泵，所述的进料管上依次设有截至阀和流量计，第二冷凝器通过连接管连接有回收水管，所述的回收水罐连接有真空泵。
进一步，还包括回流管，回流管的一端与连接管连通，另一端与进料管连通。
进一步，还包括加热系统，加热系统包括分别设在第一蒸发器、第二蒸发器和第三蒸发器内的第一加热器、第二加热器和第三加热器，第一加热器、第二加热器和第三加热器依次通过蒸汽管相连。
进一步，所述的第二冷凝器和第一冷凝器依次通过冷却水管相连。
进一步，所述的回收水罐上设有压力表。
对比现有技术的不足，本实用新型提供的技术方案所带来的有益效果：1.通过进料泵使废水依次经过第一蒸发器、第二蒸发器和第三蒸发器，使水蒸发，再通过第一冷凝器和第二冷凝器冷凝至回收水罐，使水回用，有效的提高了水的利用率;从第二冷凝器出来的部分冷凝水通过回流管回流至进料管中，与废水一起重新进入第一蒸发器、第二蒸发器和第三蒸发器中，以此循环，目的在于提炼出纯度更高的水，进一步提高了水的利用率。2.通过以上连接，从第三加热器出来的余热蒸汽为第二加热器工作，而从第二加热器中出来的余热蒸汽又为第一加 热器工作，使蒸汽合理利用，有效的控制了蒸汽的使用量，节约了能源。3.通过以上连接，冷却水经过第二冷凝器后再进入第一冷凝器，两冷凝器通过两根冷却水管连通，使冷却效果更加，且有效的控制冷却水的使用量，提高了冷却水的利用率，节约了能源。
