申请日2016.07.05
公开(公告)日2016.11.30
IPC分类号C02F9/10; C02F103/08
摘要
本实用新型公开了一种海洋淡水处理系统,包括控制器、太阳能电池板、风力发电装置、蓄电池和依次连通的第一水泵、进水管道、第一液体流量计、沉淀池、第二水泵、第二液体流量计、蒸发器、冷凝器、淡水池，蒸发器内设置电加热装置，太阳能电池板、风力发电装置均与蓄电池连接，蓄电池为第一水泵、第二水泵、电加热装置供电，沉淀池的底部设有污泥出口，污泥出口处设置污泥阀门，第一水泵、第一液体流量计、第二水泵、第二液体流量计、污泥阀门均与控制器连接。本实用新型通过太阳能电池板、风力发电装置供电，节约能源，且通过第一液体流量计可以控制沉淀池的进水量，通过第二液体流量计可以控制蒸发器的进水量，实现海洋水的定量淡化处理。

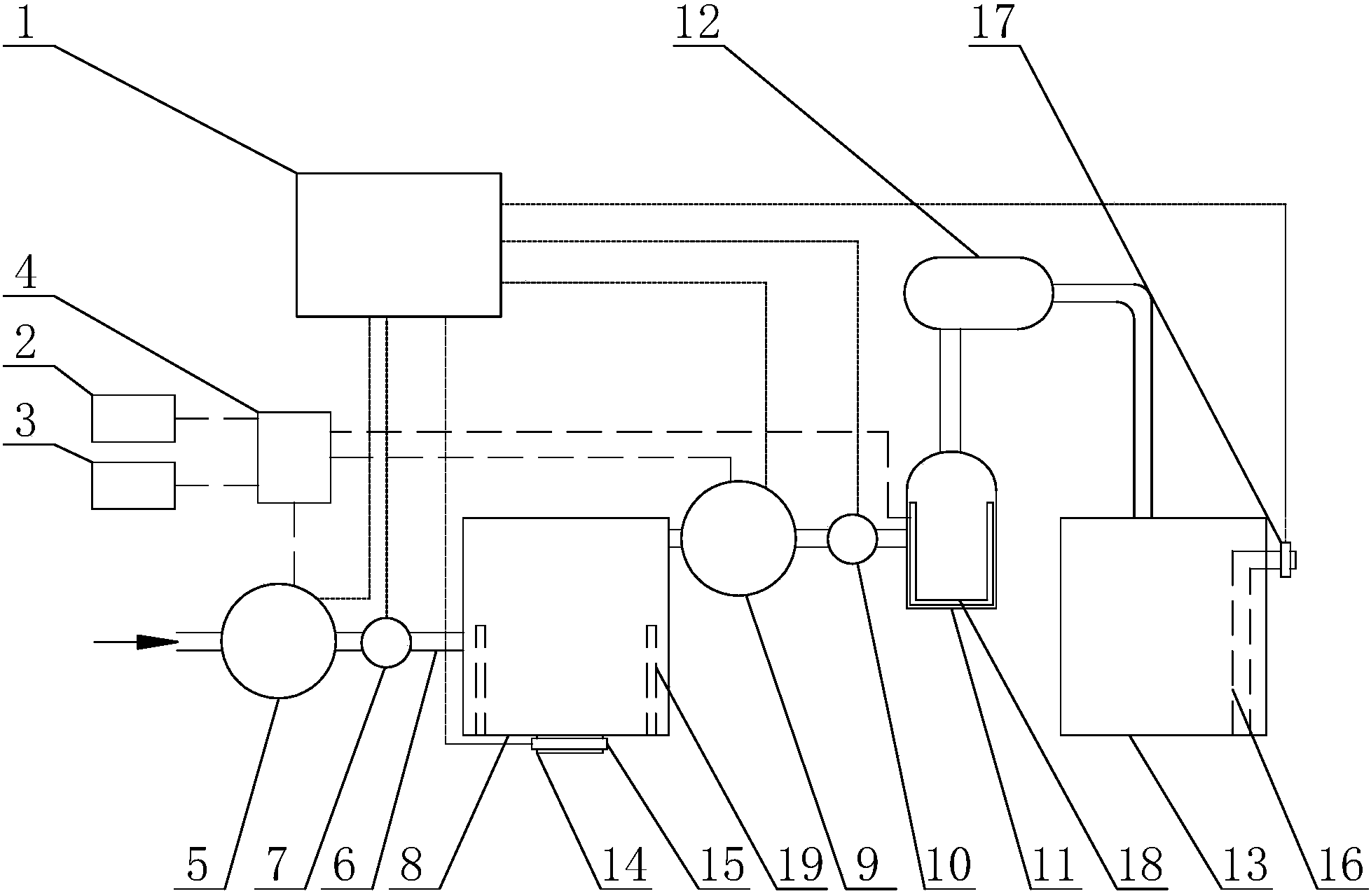

摘要附图
权利要求书
1.一种海洋淡水处理系统,其特征是：包括控制器(1)、太阳能电池板(2)、风力发电装置(3)、蓄电池(4)、第一水泵(5)、进水管道(6)、第一液体流量计(7)、沉淀池(8)、第二水泵(9)、第二液体流量计(10)、蒸发器(11)、冷凝器(12)、淡水池(13)，所述蒸发器(11)内设置电加热装置(18)，所述太阳能电池板(2)、风力发电装置(3)均与蓄电池(4)连接，所述蓄电池(4)为第一水泵(5)、第二水泵(9)、电加热装置(18)供电，所述第一水泵(5)的进水口与海水连接，所述第一水泵(5)的出水口与进水管道(6)的一端连接，所述进水管道(6)的另一端与沉淀池(8)的进水口连通，所述进水管道(6)上设置第一液体流量计(7)，所述沉淀池(8)的出水口与第二水泵(9)的进水口连接，所述第二水泵(9)的出水口通过水管与蒸发器(11)的进口连通，所述水管上设置第二液体流量计(10)，所述沉淀池(8)的底部还设有污泥出口(14)，所述污泥出口(14)处设置污泥阀门(15)，所述蒸发器(11)的出口与冷凝器(12)的进口连通，所述冷凝器(12)的出口通过水管与淡水池(13)连通，所述第一水泵(5)、第一液体流量计(7)、第二水泵(9)、第二液体流量计(10)、污泥阀门(15)均与控制器(1)连接。
2.根据权利要求1所述的一种海洋淡水处理系统，其特征是：所述淡水池(13)设有若干个淡水出口，所述淡水出口处密封设置淡水出水管(16)，所述淡水出水管(16)伸入淡水池(13)底部，所述淡水出水管(16)上还设置淡水阀门(17)，所述淡水阀门(17)与控制器(1)连接。
3.根据权利要求1所述的一种海洋淡水处理系统，其特征是：所述沉淀池(8)内侧底部设置刮板(19),所述刮板(19)与沉淀池(8)滑动连接。
4.根据权利要求1所述的一种海洋淡水处理系统，其特征是：所述刮板(19)为两个，对称设置于沉淀池(8)内侧底部。
说明书
一种海洋淡水处理系统
技术领域
本实用新型主要涉及海洋淡水处理领域，具体是一种海洋淡水处理系统。
背景技术
地球的总面积约为五亿一千万平方公里，其中海洋面积占70.8%，海洋的平均深度约为3800米，海水的总体积约为十三亿立方公里，海水占地球总水量的97%以上，其余约3%的水量分布在空气、江河、湖泊、冰川及地下。随着地面上可用的淡水越来越匮乏，从海水中提取可用的淡水显得越来越迫切。但是目前现有的海水淡化系统耗能较高，使得海水淡化的成本较高，而且现有的海水淡化系统，一般没有设置流量计，无法得知海水的处理量。
实用新型内容
为了解决现有技术中的不足，本实用新型提供一种海洋淡水处理系统，本实用新型通过太阳能电池板、风力发电装置供电，节约能源，节约成本，通过第一液体流量计可以控制沉淀池的进水量，通过第二液体流量计可以控制蒸发器的进水量，从而实现海洋水的定量淡化处理，提高处理效果。
本实用新型为实现上述目的，通过以下技术方案实现：
一种海洋淡水处理系统,包括控制器、太阳能电池板、风力发电装置、蓄电池、第一水泵、进水管道、第一液体流量计、沉淀池、第二水泵、第二液体流量计、蒸发器、冷凝器、淡水池，所述蒸发器内设置电加热装置，所述太阳能电池板、风力发电装置均与蓄电池连接，所述蓄电池为第一水泵、第二水泵、电加热装置供电，所述第一水泵的进水口与海水连接，所述第一水泵的出水口与进水管道的一端连接，所述进水管道的另一端与沉淀池的进水口连通，所述进水管道上设置第一液体流量计，所述沉淀池的出水口与第二水泵的进水口连接，所述第二水泵的出水口通过水管与蒸发器的进口连通，所述水管上设置第二液体流量计，所述沉淀池的底部还设有污泥出口，所述污泥出口处设置污泥阀门，所述蒸发器的出口与冷凝器的进口连通，所述冷凝器的出口通过水管与淡水池连通，所述第一水泵、第一液体流量计、第二水泵、第二液体流量计、污泥阀门均与控制器连接。
所述淡水池设有若干个淡水出口，所述淡水出口处密封设置淡水出水管，所述淡水出水管伸入淡水池底部，所述淡水出水管上还设置淡水阀门，所述淡水阀门与控制器连接。
所述沉淀池内侧底部设置刮板，所述刮板与沉淀池滑动连接。
所述刮板为两个，对称设置于沉淀池内侧底部。
对比现有技术，本实用新型有益效果在于：
1、本实用新型通过太阳能电池板、风力发电装置供电，可以充分利用自然资源，从而节约能源，节约成本，且通过第一液体流量计可以控制沉淀池的进水量，通过第二液体流量计可以控制蒸发器的进水量，实现海洋水的定量淡化处理，提高处理效果。
2、淡水出水管和淡水阀门的设置，方便淡水的使用，多个淡水出水管的设置可以使淡水引流到不同的方位，提高不同方位的人们使用淡水的便利性。
3、刮板的设置，便于污泥的排出，且两个刮板对称设置于沉淀池内侧底部，提高污泥的排出效率。
