申请日2017.06.15
公开(公告)日2017.09.01
IPC分类号B01D29/35; B01D29/60; B01D29/64; B01D35/30
摘要
本发明公开一种旋流式 污水过滤装置，包括过滤器，所述过滤器由左右对称的两个圆筒型的过滤筒和中间的入口管道构成，所述中间的入口管道上设置有压差传感器、与所述压差传感器电连接的PLC控制器，所述过滤筒的侧壁上设置有过滤网，所述过滤网的外部设置有遮蔽罩，所述过滤筒的中心设置有旋转格栅，所述旋转格栅的中心旋转轴连接电机，所述旋转格栅的末端连接有刮刀，所述过滤筒的底部设置有污泥出口，所述污泥出口上设置有电磁阀。本发明采用过滤器内的旋转格栅上的刮刀刮削污泥，由电磁阀控制排污，达到污水中的污染物清除，结构简单成本低廉。

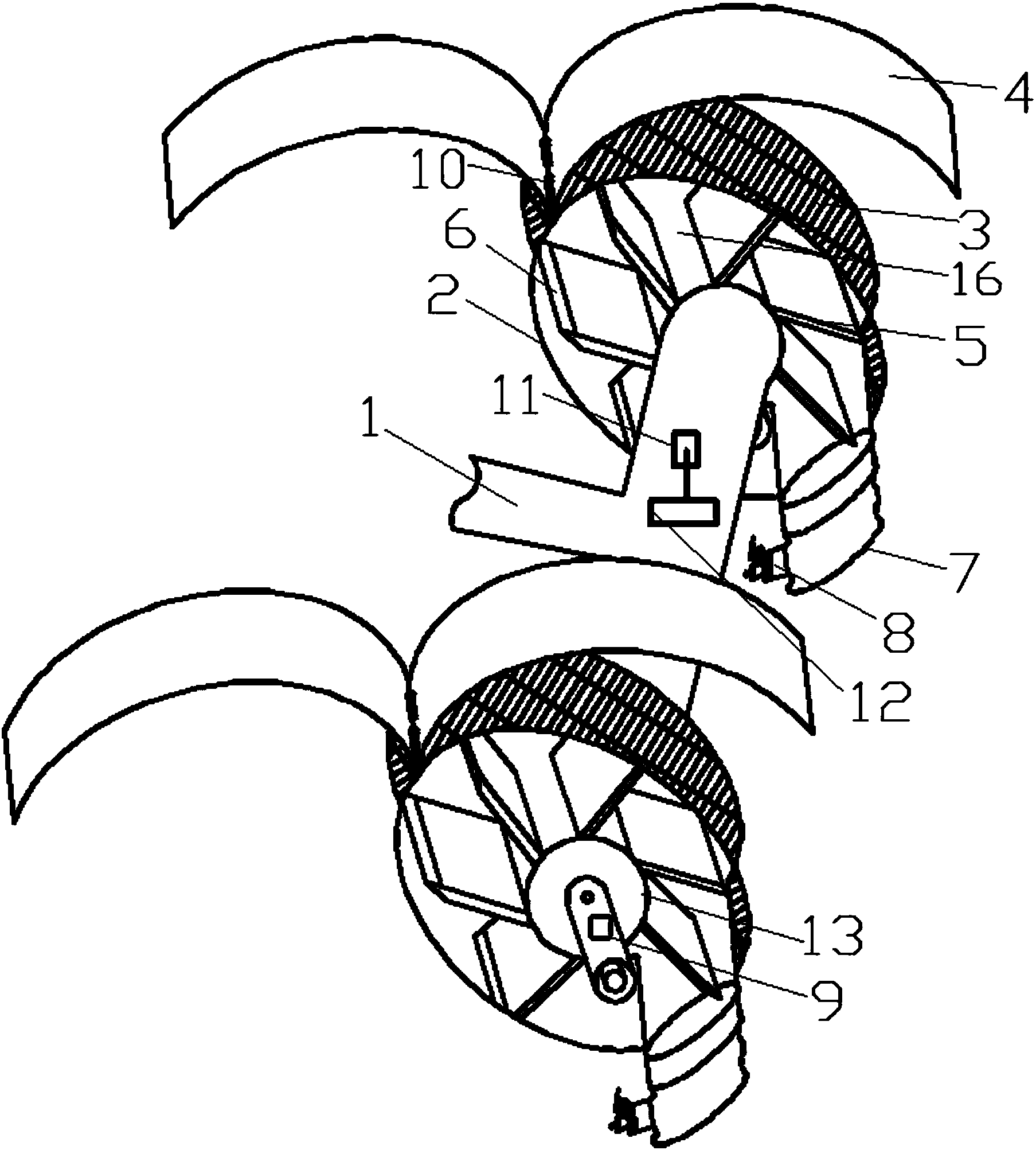

摘要附图
权利要求书
1.一种旋流式污水过滤装置，包括过滤器，其特征在于，所述过滤器由左右对称的两个圆筒型的过滤筒和中间的入口管道构成，所述中间的入口管道上设置有压差传感器和与所述压差传感器电连接的PLC控制器，所述PLC控制器控制电机，所述过滤筒的中心设置有旋转格栅，所述旋转格栅的中心设置有旋转轴，所述旋转轴连接所述电机，所述旋转格栅的末端连接有刮刀，所述过滤筒的侧壁上设置有过滤网，所述过滤网的外部设置有遮蔽罩，所述过滤筒的底部设置有污泥出口，所述污泥出口上设置有电磁阀。
2.根据权利要求1所述的旋流式污水过滤装置，其特征在于，所述过滤筒的两圆形封闭面设置为透明色。
3.根据权利要求1所述的旋流式污水过滤装置，其特征在于，所述刮刀的端部设置为弧形刀口，刀口的弧度范围在45-175°。
4.根据权利要求1所述的旋流式污水过滤装置，其特征在于，所述旋转格栅的末端通过销轴插入销轴孔内固定连接所述刮刀。
5.根据权利要求1所述的旋流式污水过滤装置，其特征在于，所述遮蔽罩铰接于所述过滤筒上，所述遮蔽罩可拆卸。
6.根据权利要求1所述的旋流式污水过滤装置，其特征在于，所述旋转格栅的个数为6-12个。
7.根据权利要求1所述的旋流式污水过滤装置，其特征在于，所述遮蔽罩左右对称设置有两个。
说明书
一种旋流式污水过滤装置
技术领域
本发明属于污水源热泵水处理设备领域，具体涉及一种旋流式污水过滤装置。
背景技术
根据污水处理情况的不同，污水水源热泵可以分为以未处理的污水即原生污水作为热源和以处理后的污水作为热源的污水水源热泵[1]。以处理后的污水即二级出水或中水作热泵热源，水质较好，处理过程比较简单，系统仅需要一级过滤器即可[2]。但是，由于污水处理厂一般位于市区边缘，距热用户距离较远，若热泵站设在污水处理厂内，则供热管线较长，热损失较大，而且也增加了热泵系统中水处理的投资费用[3]。
使用一级过滤器发现，过滤器工作时由于一些粘性大的污泥粘附在过滤器内壁上，长期造成过滤器堵塞，处理能力下降。另外，污泥处理时，还易造成工作环境的污染。
发明内容
为解决现有技术的不足，本发明的提供一种直接换热式污水源热泵预处理装置。
本发明解决其技术问题采用技术方案如下：一种旋流式污水过滤装置，所述过滤器由左右对称的两个圆筒型的过滤筒和中间的入口管道构成，所述中间的入口管道上设置有压差传感器和与所述压差传感器电连接的PLC控制器，所述PLC控制器控制电机，所述过滤筒的中心设置有旋转格栅，所述旋转格栅的中心设置有旋转轴，所述旋转轴连接所述电机，所述旋转格栅的末端连接有刮刀，所述过滤筒的侧壁上设置有过滤网，所述过滤网的外部设置有遮蔽罩，所述过滤筒的底部设置有污泥出口，所述污泥出口上设置有电磁阀。
所述过滤筒的两圆形封闭面设置为透明色。
所述刮刀的端部设置为弧形刀口，刀口的弧度范围在45-175°。
所述旋转格栅的末端通过销轴插入销轴孔内固定连接所述刮刀。
所述遮蔽罩铰接于所述过滤筒上，所述遮蔽罩可拆卸。
所述旋转格栅的个数为6-12个。
所述遮蔽罩左右对称设置有两个。
本发明旋转格栅动作原理：当旋转格栅内污物积累，引起进出口腔内产生一定的压差，当压差达到上限值时，压力传感器检测后，由PLC控制器启动电机，电机带动格栅旋转90°，然后稍做停留0-30秒，此时间可以调整，继续旋转90°后停止，完成一个周期的运转。当旋转格栅完成第一个90°时，限位开关发出信号，启动排污口电磁阀动作，打开排污;当延时时间到后，排污电磁阀关闭。同理，继续上述动作步骤。
本发明的有益效果：
1、本发明采用过滤器内的旋转格栅上的刮刀刮削污泥，由电磁阀控制排污，达到污水中的污染物清除，结构简单，成本低廉。
2、本发明的过滤筒上对称设置有可拆卸清洗的遮蔽罩，防止污泥乱溅，保护工作处理的环境洁净。
3、本发明设置弧形刮刀，提高刮刀刮削污泥能力，提升过滤器的清洗效率。
4、本发明的刮刀与格栅采用销轴连接固定，刮刀可拆卸可更换，根据需要调节刮刀的弧度达到最佳的污泥刮削效果。
